一體化觸控10.1顯示屏 HMI WEB組態

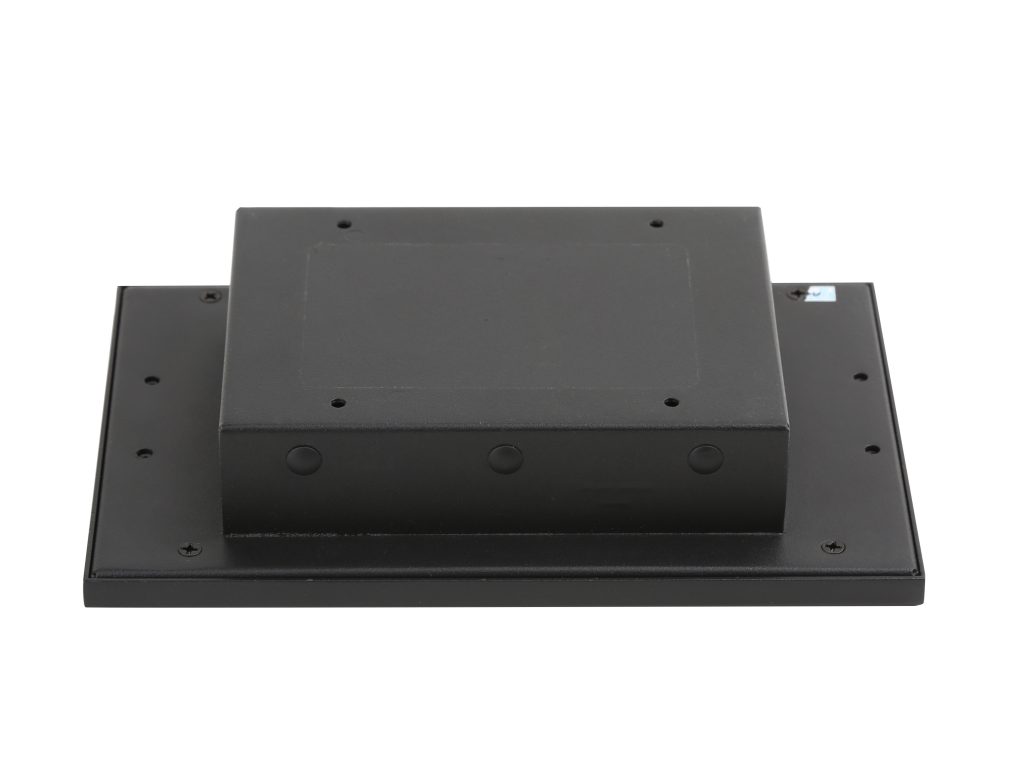

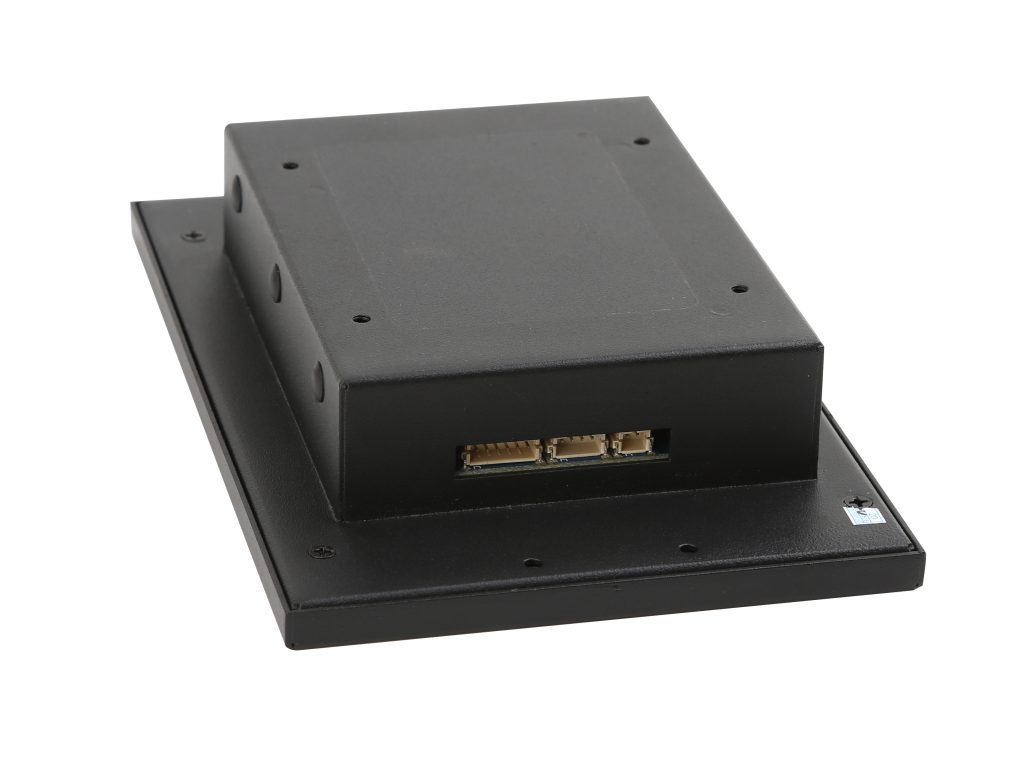

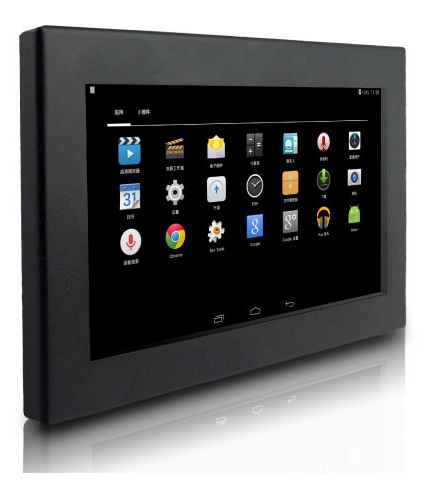

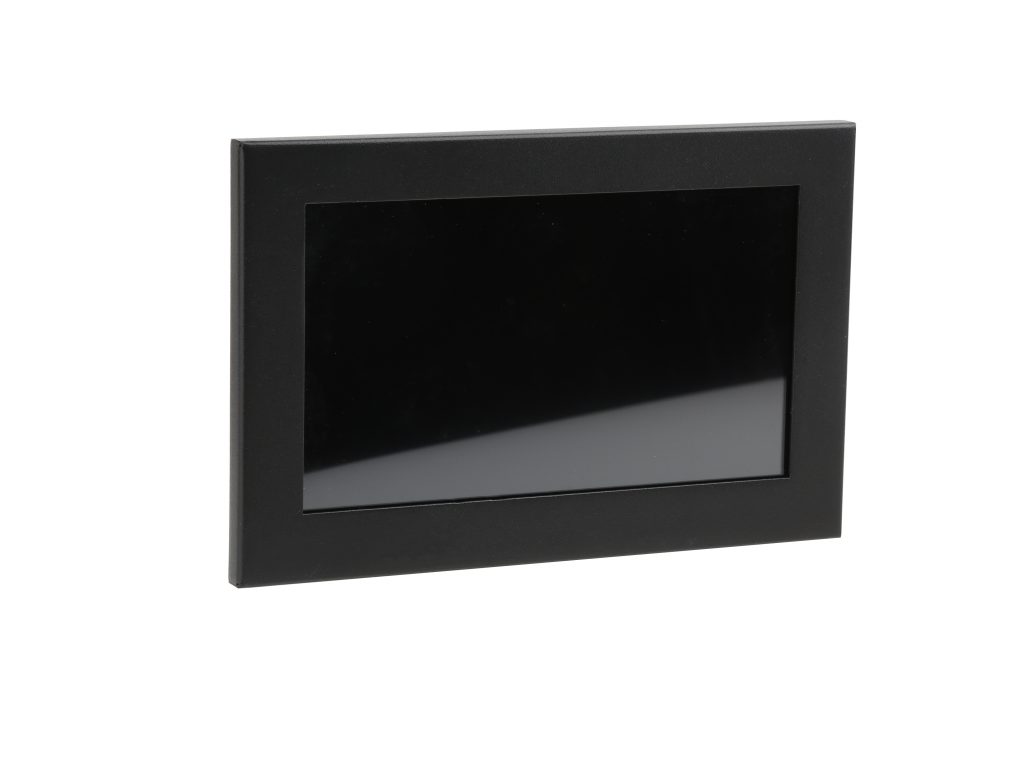

DM-C401D 一體化10.1寸顯示屏

CPU:工業級ARM Cortex—A7 四核，主頻最高1.2GHz

內存:DDR3 512MB

存儲：16GB eMMC 可擴展M.2SATA SSD固態硬盤

接口：1路10/100/1000Mbps自適應工業以太網接口、4路RS232/RS485接口、1路USB、1路CAN總線

無線通訊：NB-IOT/4G全網通遠程無線數據傳輸

簡介

DM-C401D系列智能控制器預裝嵌入式Linux操作系統，為用戶開發提供了一個開放、高效的軟件平臺，結合蒂蒙技術自主開發的華通組態、極光數據庫、登峰采集系統開發環境，天質計算邊緣計算引擎、可方便、高效的完成應用程序開發及交互調試。

DM-C401D系列采用高性能、低功耗、小體積的嵌入式四核處理器，具有強大的運算、存儲能力，具有本地及遠程無線通信能力，可實現現場數據的實時采集與處理、復雜控制算法以及海量現場數據存儲，配合豐富的外圍接口及通信功能，非常適合運用于較高運算能力的數據采集與控制系統、通訊系統、遠程設備監控等應用場合。強固型金屬外殼及內部電路“三防”處理，尤其適合惡劣的現場環境。

功能特點

1.操作系統預裝Linux 3.2

2.文件系統支持JFFS2、YAFFS2、NFS、Ext2、Ext3

3.協議棧支持TCP、UDP、IPv4、SNMPv1/v2/v3、ICMP、ARP、HTTP、CHAP、PAP、DHCP、NTP、NFS、TFTP、PPP、PPPoE

4.可創建和管理網站，支持PHP和XML和撥出任務，實現與其它主機之間的網絡連接

5.基于Web的系統配置，通過IE或其他瀏覽器可以完成系統的功能配置和板載所有部件的驗證測試

6.應用開發軟件支持GNU C library、GNU C/C++ cross-compiler、WHIDE API Library（AI/AO、DI/DO、PI/PO、WDT，Serial I/O Control，RTC，蜂鳴器，溫度傳感器，硬件加密API）

7.設備支持通信，鏈路RS232/RS485，以太網、總線網絡（包括CAN、PCI、MVB等）、OPC接口（sever和client）、 4G、NBIOT無線通訊

8.通訊協議有ModbusRTU、ModbuDMCP、ProfiNet、EtherNet、PPI、MPI、cc-link、Fx2N、HoDMLink、 SNP、DLT645、IEC60870-101/102/103/104、376.1、XML、IEC61850、IEC61970等

9.圖形顯示，基本矢量圖形（點、線、曲線、折現、矩形、圓形、多邊形等）、曲線、報表、報警、歷史查詢，事件彈出框等

10.數據轉換，零點、變比、線性變換、上下限、報警設置、函數轉換、if判斷、自定義函數等

11.數據庫，內置MySQL數據庫、內存數據庫、實時數據庫

12.邏輯處理，C語言、JS語言遠程升級：支持遠程OTA遠程升級,支持終身免費升級軟件系統

13.采集系統，內置華通組態軟件，包含登峰采集系統、天質計算分析引擎、極光實時數據庫等

14.支持二次開發，提供PC端二次開發工具用戶可自行開發加載新的通訊協議

技術規格

項目	DM-C401D 硬件規格
硬件平臺
CPU	工業級ARM Cortex—A7 四核，主頻最高為1.2GHz
內存	2GB DDR3
FLASH	16GB eMMC（最大可為64GB）
接口
以太網端口	1路10/100/1000Mbps 工業以太網協議端口
數字量/模擬量接口	可根據用戶需求增加擴展模塊,選配TTL輸入輸出，模擬量輸入等模塊
工業串行接口	RS-232 x 4，RS-485 x 4;RS-232 信號:TXD、RXD、GND; RS-485 信號:A、B、GND;ESD光電隔離保護:2.5KV
USB接口	1路USB OTG；1路USB HOST
調試端口	232/485/TTL/COMS調試口
多功能通訊端口	1路4G/EMTC/NB-IoT/ZigBee/LoRa（選配）
WiFi	1路WiFi（選配）
SATA	1路M.2 SATA硬盤（接口內置）（選配）
CAN總線	1路CAN總線。最多可掛接255個節點采集器（選配）
顯示接口	工業7寸觸摸顯示屏
按鍵	1個電源復位按鍵，1個恢復出廠設置按鍵
機械特性
指示燈	POWER, STATUS, MODEM信號指示燈
安裝方式	導軌、壁掛
外殼	金屬
防護等級	IP55
冷卻方式	自然散熱
顯示
分辨率	800*1280
類型	IPS屏全視角
尺寸	10.1寸
觸摸	電容5點觸摸
電源
電源輸入	DC 12-36V
極性反接和過流保護	支持
電源接口	可插拔工業端子接駁，內置雷擊、浪涌、ESD、短路等保護
環境溫濕度
環境濕度	5～95% （無凝霜）
存儲溫度	-40～90℃
工作溫度	-20～85℃
其他
看門狗	硬件看門狗（WDT）監控
實時時鐘	內置RTC，紐扣電池供電
硬件加密	內建獨立硬件加密電路，保護用戶IP
指示燈	POWER, STATUS, MODEM信號指示燈
MTBF	大于10萬小時
保修期	3年
產品認證	CE認證：EN 55032:2015、EN 55035:2017（EN 61000-4-2:2009、EN 61000-4-3:2006+A2:2010）、EN 55032:2015、EN 55035:2017(EN 61000-4-2:2009)、Level 3 for Air Discharge at 8kV、 Level 2 for Contact Discharge at 4kV、EN 55035:2017(EN 61000-4-3:2006+A2:2010)、Level 2 at 3V/m；設備可靠性測試：高溫、低溫、振蕩、跌落
4G LTE無線通訊模塊
頻帶	FDD LTE:B1/B3/B5/B7/B8/B20 UMTS:B1/B5/B8 GSM:850/900/1800/1900MHz
輸出功率	Class 3 (23dBm±2dB) for LTE FDD ；Class 3 (23dBm±2dB) for LTE TDDClass 3 (24dBm +1/-3dB) for TD-SCDMA；Class 3 (24dBm +1/-3dB) for UMTS；Class E2 (27dBm ±3dB) for EDGE 850/900MHz；Class E2 (26dBm +3/-4dB) for EDGE1800/1900MHz；Class 4 (33dBm ±2dB) for GSM 850/900MHz；Class 1 (30dBm±2dB) for GSM 1800/1900MHz
靈敏度	LTE B1:-97dBm(20M) UMTS B1:-110dBm LTE B3:-96dBm(20M) UMTS B5:-112dBm LTE B5:-99dBm(10M) UMTS B8:-111dBm LTE B7:-97dBm(20M) GSM 850：-111dBm LTE B8:-98dBm(10M) GSM 900：-110dBm LTE B20:-96dBm(20M) GSM 1800：-109dBm GSM 1900：-109dBm
天線接口	SMA外置
USIM	可選：外置/內置
